Ein HMI + I/O Steuerungspanel zur Übernahme ähnlicher Funktionen wie SPS HMI Module

Das Programmierbare Intelligente Display ist ein einbaufertiges Display- und Steuerungspanel, mit dem Sie Ihr Gerät und Ihre Ausrüstung direkt über die integrierten Ein-/Ausgänge ansteuern, und alle Funktionen über Ihr benutzerdefiniertes grafische und Touchscreen Human-Machine Interface kontrollieren können.

Es ähnelt einem SPS HMI Modul, da es bereits eingebaute I/Os mit vorentwickelter Hardware-Ebene (steuerbar mit einem mitgelieferten Befehlssatz) sowie ein HMI Display enthält. Im Gegensatz zu klassischen SPS HMI Systemen ist es jedoch in der höheren Programmiersprache C programmbierbar, wodurch Sie viel mehr Flexibilität für Ihre Anwendung erhalten.

Ein HMI + I/O Steuerungspanel zur Übernahme ähnlicher Funktionen wie SPS HMI Module

Das Programmierbare Intelligente Display ist ein einbaufertiges Display- und Steuerungspanel, mit dem Sie Ihr Gerät und Ihre Ausrüstung direkt über die integrierten Ein-/Ausgänge ansteuern, und alle Funktionen über Ihr benutzerdefiniertes grafische und Touchscreen Human-Machine Interface kontrollieren können.

Es ähnelt einem SPS HMI Modul, da es bereits eingebaute I/Os mit vorentwickelter Hardware-Ebene (steuerbar mit einem mitgelieferten Befehlssatz) sowie ein HMI Display enthält. Im Gegensatz zu klassischen SPS HMI Systemen ist es jedoch in der höheren Programmiersprache C programmbierbar, wodurch Sie viel mehr Flexibilität für Ihre Anwendung erhalten.

HMI Display

Das Programmierbare Intelligent Display enthält ein integriertes HMI-I/O Board mit Grafikprozessor und dediziertem Speicher für Ihre grafische Benutzeroberfläche. Das Display (+ Touchscreen) ist direkt an das Clairitec Board angeschlossen.

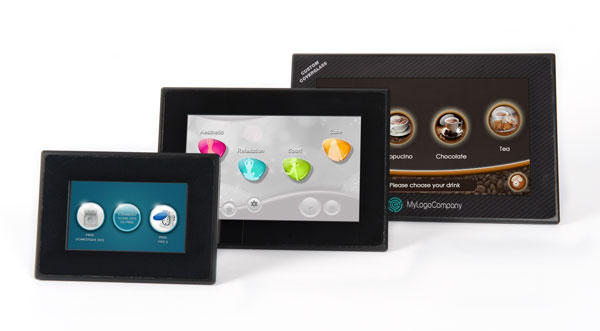

Es sind 3 Displaygrößen verfügbar:

  • 9″

  • 7″

  • 4,3″

Mehr Informationen zum Erstellen und Steuern Ihrer grafischen & Touchscreen Benutzeroberfläche finden Sie hier: Wie funktioniert die Lösung?

HMI Display

Das Programmierbare Intelligent Display enthält ein integriertes HMI-I/O Board mit Grafikprozessor und dediziertem Speicher für Ihre grafische Benutzeroberfläche. Das Display (+ Touchscreen) ist direkt an das Clairitec Board angeschlossen.

Es sind 3 Displaygrößen verfügbar:

  • 9″

  • 7″

  • 4,3″

Mehr Informationen zum Erstellen und Steuern Ihrer grafischen & Touchscreen Benutzeroberfläche finden Sie hier: Wie funktioniert die Lösung?

screen-programmable-intelligent-display

Integrierte I/Os & Funktionalitäten

Das HMI-I/O Board des Panels enthält bereits eine Reihe von Ein-/Ausgängen mit vorentwickelter Hardware-Ebene:

  • 8 bis 14 Eingänge (digital, analog, Temperatur)

  • 8 bis 18 Ausgänge (Relais, Ein-Aus, PWM, Analog)

Die Anzahl der I/Os hängt von der gewählten Displaygröße ab. Alle Panels enthalten außerdem:

  • Buzzer

  • Echtzeituhr (RTC)

  • Möglichkeit zum Anschluss von Folientastaturen

Weitere Informationen zur Steuerung der integrierten Ein-/Ausgänge finden Sie hier: Wie funktioniert die Lösung?

Standalone- und Add-On Version

Das Programmierbare Intelligent Display existiert in 2 Versionen:

  • Standalone

  • Add-on

In der Standalone Version enthält das Panel, zusätzlich zu dem HMI-I/O Board, ein Mainbaord mit Mikroprozessor, was es Ihnen erlaubt Ihre Anwendung direkt in das Panel zu programmieren.

In der Add-on Version enthält das Panel nur das HMI-I/O Board. In diesem Fall wird es von einem externen Mastermodul über serielle Schnittstelle und einen Satz von Steuerbefehlen angesteuert.

3 Optionen für das Hinzufügen eines Mainboards

Gehäuse- und Einbauarten

Das Programmierbare Intelligent Display wird in einem einbaufertigen Gehäuse geliefert, welches bereits EMV vorqualifiziert und IP65 geschützt ist (Vorderseite).

Es werden mehrere Gehäusekonfigurationen angeboten, welche verschiedene Installationsarten erlauben:

  • Vorderseitiges Einsetzen
  • Rückseitiges Einsetzen
  • Gerade Oberflächeninstallation
  • Geneigte Oberflächeninstallation

Gehäuse- und Einbauarten

Das Programmierbare Intelligent Display wird in einem einbaufertigen Gehäuse geliefert, welches bereits EMV vorqualifiziert und IP65 geschützt ist (Vorderseite).

Es werden mehrere Gehäusekonfigurationen angeboten, welche verschiedene Installationsarten erlauben:

  • Vorderseitiges Einsetzen
  • Rückseitiges Einsetzen
  • Gerade Oberflächeninstallation
  • Geneigte Oberflächeninstallation
Spezifikationen
  • Resolution
  • Colors
  • Touchscreen
  • Mainboard connection
  • Video entries
  • Standard memory size
  • Standard inputs
  • Standard outputs
  • Power supply
  • Power consumption

9"
Display
  • Resolution

    800 x 480 px

  • Colors

    16 million

  • Touchscreen

    Capacitive / resistive
    No touchscreen

  • Mainboard connection

    RS232 / RS485
    CAN2.0B / USB

  • Video entries

    NTSC / PAL possible

  • Standard memory size

    32 MB

  • Standard inputs

    6x digital / 5x analog
    2x thermocouple
    1x PT100

  • Standard outputs

    6x digital / 2x analog
    6x relays / 2x PWM

  • Power supply

    12 - 36 V

  • Power consumption

    9 W

7"
Display
  • Resolution

    800 x 480 px

  • Colors

    16 million

  • Touchscreen

    Capacitive / resistive
    No touchscreen

  • Mainboard connection

    RS232 / RS485
    CAN2.0B / USB

  • Video entries

    NTSC / PAL possible

  • Standard memory size

    32 MB

  • Standard inputs

    6x digital / 5x analog
    2x thermocouple
    1x PT100

  • Standard outputs

    6x digital / 2x analog
    6x relays / 2x PWM

  • Power supply

    12 - 36 V

  • Power consumption

    6 W

4,3"
Display
  • Resolution

    480 x 272 px

  • Colors

    4.096

  • Touchscreen

    Capacitive / resistive
    No touchscreen

  • Mainboard connection

    RS232 / RS485
    CAN2.0B / USB

  • Video entries

    No video entries

  • Standard memory size

    32 MB

  • Standard inputs

    5x digital / 4x analog
    1x PT100

  • Standard outputs

    6x digital / 2x analog
    6x relays / 2x PWM

  • Power supply

    12 - 36 V

  • Power consumption

    3 W
